Le Stéréographe : Une Machine à Dessiner en Relief, entre Mécanique et Stéréoscopie
Une Invention Inspirée par la Vision 3D
Le Stérographe est une machine pour dessiner en stéréoscopie, où les vues gauche et droite sont dessinées simultanément. Son principe repose sur la vision binoculaire : nos deux yeux perçoivent le monde sous des angles légèrement différents, et c’est notre cerveau qui fusionne ces deux images pour nous donner une impression de profondeur. Le Stérographe reproduit ce phénomène en traçant deux versions d’un même dessin, décalées en fonction de la distance perçue, pour recréer l’illusion du relief.
Cette technique, appelée stéréoscopie, remonte au XIXe siècle avec les travaux de Charles Wheatstone (inventeur du stéréoscope à miroirs en 1838) et David Brewster (inventeur d’une visionneuse à lentilles pour observer des photos en petit format, ancètre du “wiew master”). Il a existé dans le courant du XXème siècle quelques “machines” à dessiner en stéréoscopie, mais elles restent rares et n’ont jamais été produites en série. Le stéréographe est la dernière version de ce type de “machine”.
Abonnez-vous sur votre plateforme préférée
Naissance du Projet : De l’Artisanat à l’Open Source
L’histoire du Stérographe est aussi celle d’une rencontre entre l’ingéniosité manuelle et la fabrication numérique.L’histoire du Stérographe est aussi celle d’une rencontre entre l’ingéniosité manuelle et la fabrication numérique.
Fonctionnement du Stérographe : Une Mécanique de Précision

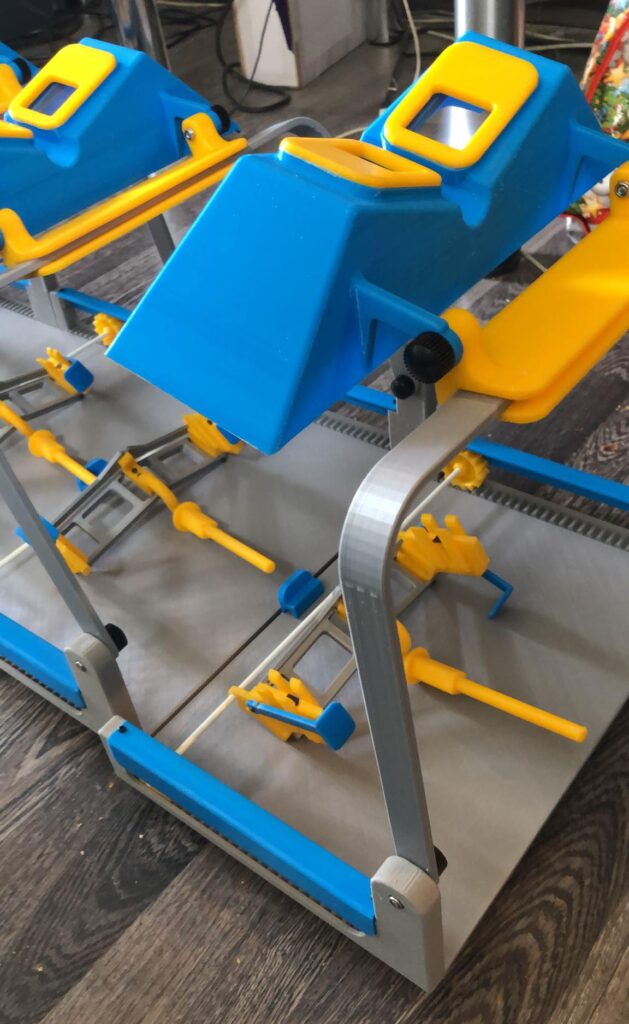

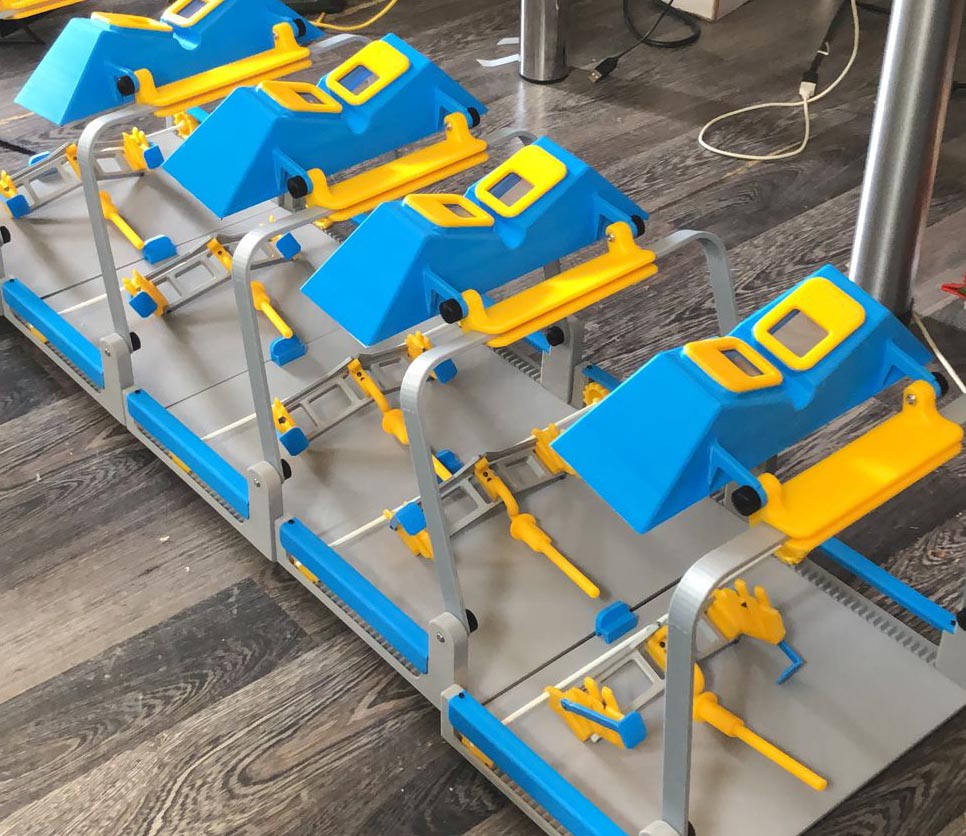

Bien que cela puisse évoquer un pantographe (mécanisme permettant de changer l’échelle des dessins ou objets) , le Stéréographe est composé d’une tige autoparallèle solidaire de roues dentées roulant dans des crémaillères, et de deux “charriots” glissant sur cette tige autoparallèle sur lesquels sont fixés deux crayons, ensuite, la visionneuse à miroir intégrée permet de voir l’image stéréoscopique de ces deux crayons, et, de fait, de dessiner en stéréoscopie”
1. Description du Mécanisme
Le Stérographe se compose de :
Deux parallélogrammes déformables, placés de part et d’autre d’une poignée centrale que l’utilisateur tient à la main.
Deux stylos (ou crayons), fixés aux extrémités des triangles.
Une tige de guidage autoparallèle équipée de deux roues dentées roulant sur deux crémaillères: quelle que soit sa position, cette tige est toujours parallèle à elle-même et au bord de la feuille de papier. Une visionneuse stéréoscopique intégrée, permettant de visualiser le dessin en cours d’exécution.
2. Principe de Fonctionnement
Déplacement horizontal (gauche/droite) : Lorsque l’utilisateur déplace la poignée latéralement, les deux stylos tracent deux dessins identiques, légèrement décalés l’un par rapport à l’autre (comme le feraient nos deux yeux).
Déplacement vertical (haut/bas) :
En montant la poignée : Les deux triangles se déforment, rapprochant les stylos l’un de l’autre. → Les traits tracés apparaissent plus proches dans la visionneuse stéréoscopique (effet de « premier plan »).
En descendant la poignée : Les triangles s’écartent, éloignant les stylos. → Les traits tracés semblent plus éloignés (effet de « fond »).
Mouvement parallèle garanti : Grâce aux roues dentées et crémaillères, la poignée reste toujours parallèle à la feuille, évitant toute distorsion du dessin.
3. Résultat : Un Dessin en Relief
En combinant ces mouvements, l’utilisateur peut moduler la profondeur de son dessin en temps réel.
Une fois terminé, les deux tracés peuvent être observés à travers un stéréoscope (ou la visionneuse intégrée) pour percevoir le relief..
Une Mécanique Intuitive :
- Le mouvement des deux crayons du Stérographe se contrôle d’une seule main, avec un mouvement naturel.
- La visionneuse intégrée permet de visualiser le relief pendant le dessin, sans attendre la fin du tracé.
Open Source et Collaboratif :
- Les plans sont librement partagés (fichiers STL), permettant à chacun de modifier, améliorer ou adapter la machine.
- Une communauté d’utilisateurs échange des astuces, des tutoriels et des créations sur des plateformes comme Thingiverse ou GitHub.
Abordable et Écologique :
- Peu coûteux : Quelques dizaines d’euros en kit, ou presque gratuit si auto-imprimé.
- Réparable et modulable : L’impression 3D permet de remplacer facilement les pièces.
Pédagogique et Créatif :
- Démocratise la stéréoscopie, une technique souvent réservée aux professionnels (cinéma 3D, imagerie médicale).
- Encourage l’expérimentation artistique : Dessins en relief, illusions d’optique, œuvres interactives.
- Outil éducatif : Comprendre les principes de la vision 3D, initiation à la géométrie et à l’optique.
Portable et Polyvalent :
- Léger et démontable, il peut être utilisé en extérieur (paysages, croquis) ou en atelier.
- Compatible avec différents outils (crayons, feutres, stylos à encre).
